万用表怎么使用?下面分享一下万用表的使用方法。

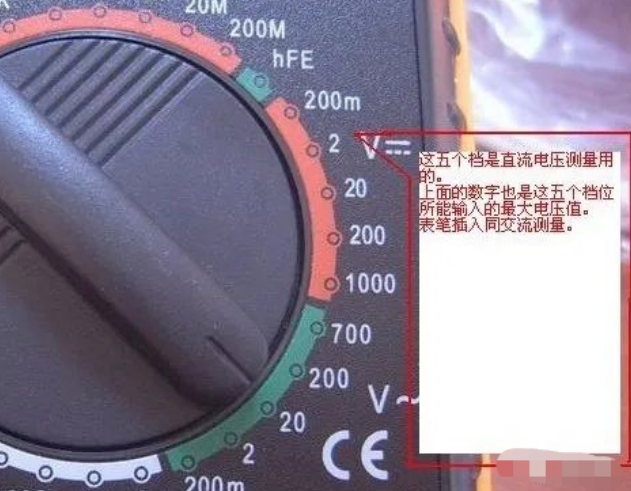

万用表测电压
直流电压的量测:首先将黑表笔插进“com”孔,红表笔插进“V Ω ”。数值可以直接从显示屏上读取,若显示为“1.”,则表明量程太小,那么就要加大量程后再量测工业电器。把旋钮选到比估计值大的量程 (注意:表盘上的数值均为最大量程,“V-”表示直流电压档,“V~”表示交流电压档,“A”是电流档),接着把表笔接电源或电源两端;保持接触稳定。如果在数值左边出现“-”,则表明表笔极性与实际电源极性相反,此时红表笔接的是负极。
交流电压的量测:表笔插孔与直流电压的量测一样,不过应该将旋钮打到交流档“V~”处所需的量程即可。交流电压无正负之分,量测方法跟前面相同。无论测交流还是直流电压,都要注意人身安全,不要随便用手触摸表笔的金属部分。

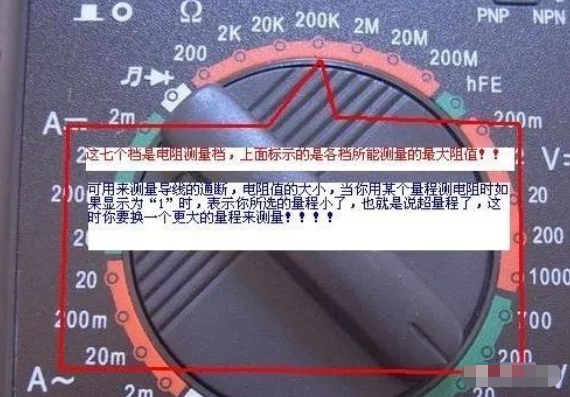

万用表测电阻
电阻的测量:将量程开关拨至Ω 的合适量程,红表笔插入V/Ω 孔,黑表笔插入COM孔。如果被测电阻值超出所选择量程的最大值,万用表将显示.1.这时应选择更高的量程。测量电阻时,红表笔为正极,黑表笔为负极,这与指针式万用表正好相反。因此,测量晶体管、电解电容器等有极性的元器件时,必须注意表笔的极性。
万用表测电流
用万用表测量电流:首先选择量程,万用表直流电流档标有“mA”有1mA、1omA、100mA三档量程。选择量程,应根据电路中的电流大小。然后万用表应与被测电路串联。应将电路相应部分断开后,将万用表表笔接在断点的两端。最后正确读数,直流电流档刻度线仍为第二条,如选100mA档时,可用第三行数字,读数后乘10即可。

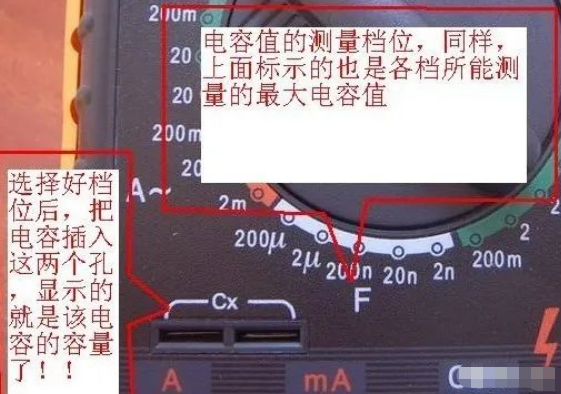

万用表测电容
用万用表测量电容:某些数字万用表具有测量电容的功能,其量程分为2000p、20n、200n、2μ和20μ五档。测量时可将已放电的电容两引脚直接插入表板上的Cx插孔,选取适当的量程后就可读取显示数据。
